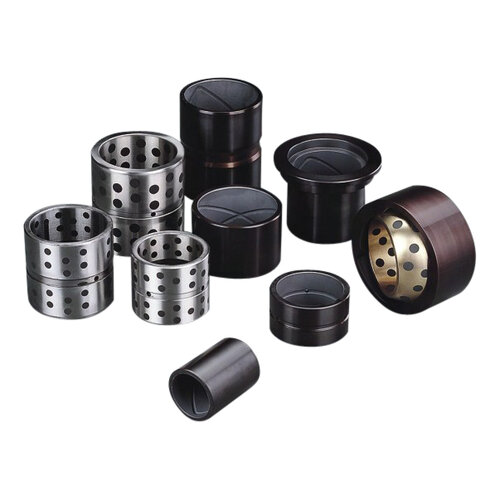

Gehärtete Stahlbuchsen und Reparaturbuchsen

Gleitlager aus einsatzgehärtetem Stahl zeichnen sich durch eine hohe Verschleissbeständigkeit aus und sind ideal für anspruchsvolle Anwendungen. Insbesondere eignen sie sich für schlagbeanspruchte Lagerstellen und den Einsatz unter hoher Belastung. Sie behalten ihre Leistungsfähigkeit auch bei hohen Temperaturen. Varianten mit Schmiernuten oder integrierten Festschmierstoff-Depots in der Gleitfläche (Typenreihe GGT250) bieten vielseitige Einsatzmöglichkeiten. Die gehärteten Stahlbuchsen der Typenreihe GGT200 sind speziell für Lagerstellen konzipiert, die extrem hohe spezifische Belastungen bei gleichzeitig niedrigen Gleitgeschwindigkeiten erfordern.

Technische Anfrage
Webshop bestellen

Eigenschaften

  • niedrige Drehzahlen mit hohen Lasten
  • für geschmierte Anwendungen
  • geeignet für Fettschmierung
  • Ausführungen mit Schmiernuten oder Festschmierstoff
  • mit glatter oder genuteter Laufschicht

Inhalt

Werkstoffeigenschaften
Toleranzen
Schmierung
Verfügbarkeit
Ausführung
Schmiernuten





Werkstoffeigenschaften



Ausführung GGT200C GGT200G GGT250S GGT250S5 GGT260 GGT262 GGT265
Legierung S45C GCr15 S45C GCr15 Legierter Stahl Legierter Stahl Legierter Stahl
Wärmeausdehnungs-
koeffizient		 1.1 x10-6/K 1.1 x10-6/K 1.1 x10-6/K 1.1 x10-6/K 1.1 x10-6/K 1.1 x10-6/K 1.1 x10-6/K
Temperaturbereich * -100 bis +300 °C -100 bis +300 °C -100 bis +300 °C -100 bis +300 °C -40 bis +250 °C -40 bis +250 °C -40 bis +250 °C
Härte HRC ≥ 40 HRC ≥ 50 HRC ≥ 40 HRC ≥ 50 HV1 ≥550 HV1 ≥550 HV1 ≥550
max. PV-Wert
(fettgeschmiert)		 1.5
N/mm2 x m/s		 1.5
N/mm2 x m/s		 1.5
N/mm2 x m/s		 1.5
N/mm2 x m/s		 1.5
N/mm2 x m/s		 2.0
N/mm2 x m/s		 2.5
N/mm2 x m/s
max. zulässige statische
Lagerbelastung (p)		 250 N/mm2 250 N/mm2 250 N/mm2 250 N/mm2 250 N/mm2 300 N/mm2 300 N/mm2
max. zulässige dynamische
Lagerbelastung (p)		 150 N/mm2 200 N/mm2 150 N/mm2 200 N/mm2 100 N/mm2 100 N/mm2 150 N/mm2
max. Gleitgeschwindigkeit (v)
fettgeschmiert		 0.15 m/s 0.15 m/s 0.25 m/s 0.25 m/s 0.15 m/s 0.15 m/s 0.15 m/s
Festschmierstoffdepots Nein Nein Ja Ja Nein Nein Nein

* Temperatur Ober- und untergrenze nicht als Dauertemperatur geeignet

Bitte beachten
Die Werte dienen der Veranschaulichung. Da die Applikationen und äusseren Einflüsse je nach Anwendung sehr unterschiedlich sind, empfehlen wir in jedem Einzelfall eine anwendungsspezifische Prüfung durch den Verwender.



​Toleranzen und Welle

Für eine optimale Funktionalität der Stahlbuchsen müssen folgende Punkte beachtet werden:

  • ein ausreichender Presssitz der Buchsen im Gehäuse
  • ein auf die Situation abgestimmtes Lagerspiel

Dies wird erreicht durch Anwendung der nachfolgend aufgeführten Toleranzen:

Gehäuse

  • Empfohlen wird die Toleranz: H7
  • Oberflächenbeschaffenheit: Ra 0.8 – 1.6
  • Fase (Einpressseite): 0.8 – 1.2 mm × 20° ±5°

Welle

  • Empfohlen wird die Toleranz:  e7 / f8
  • Härte der Welle oder des Gegenlaufpartners: HRC 58 – 62
  • Oberflächenbeschaffenheit: Ra <0.8



Schmierung

Trocken nicht geeignet
Ölgeschmiert gut
Fettgeschmiert sehr gut
Wassergeschmiert nicht geeignet
Mediengeschmiert medienabhängig

Verfügbarkeit

Reparaturbuchsen aus Stahl
Standardausführungen sind aus Vorrat oder kurzfristig lieferbar (siehe auch Webshop).

Gehärtete Stahlbuchsen
Sämtliche GGT200 - GGT265 Stahlbuchsen werden auftragsbezogen hergestellt, keine Lagerhaltung (Mindestabnahmemenge).



Lieferformen

Zylinderbuchsen, Flansch- oder Bundbuchsen



Auftragsbezogene Herstellung

Abmessungen und Sonderteile auf Kundenforderung können wir nach Ihren Angaben oder Zeichnungen liefern (Mindestabnahmemengen).



Ausführung

Ausführungen mit Schmiernuten oder Festschmierstoff Depots in der Gleitfläche (Typenreihe GGT250) ermöglichen einen vielfältigen Einsatzbereich. Gehärtete Stahlbuchsen der Typenreihe GGT200 eignen sich für Lagerstellen mit besonders hohen spezifischen Belastungen und niedrigen Gleitgeschwindigkeiten.

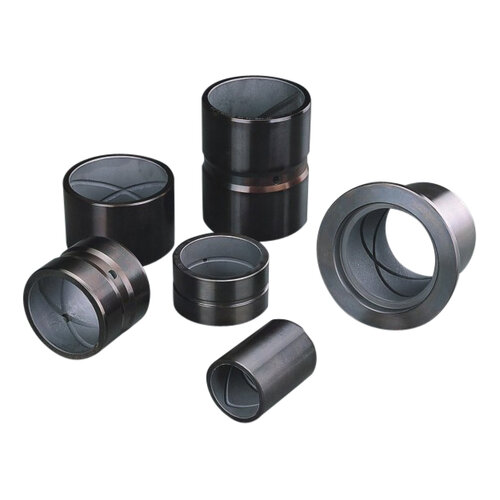

Stahlbuchsen GGT200

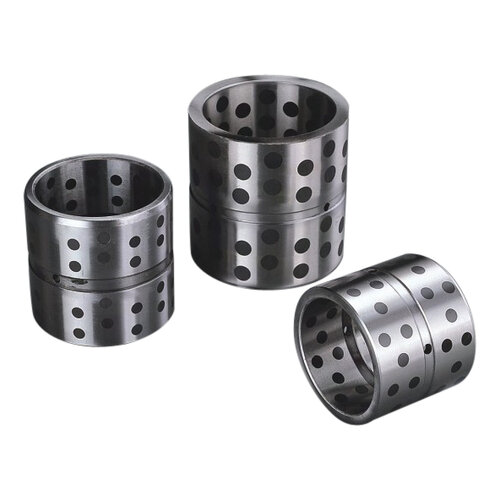

Stahlbuchsen GGT250

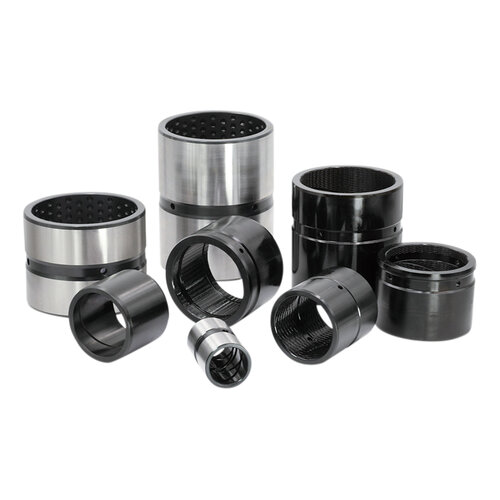

Stahlbuchsen GGT260

Im Vergleich zu den traditionellen gehärteten Stahlbuchsen GGT200/GGT250 verbessert das speziell behandelte Material GGT260 die Härte und reduziert die Reibungskoeffizienten. Mit der guten Verschleissfestigkeit des Materials, dem Dauertest unter hoher Belastung und mit richtigen abgedichteten und geschmierten Bedingungen ist die umfassende Leistung dieses Materials sogar besser als die Bronzelegierung mit Festschmierstoffen. Es ist für Anwendungen mit hoher Last und niedriger Geschwindigkeit geeignet, bei denen Arbeitsbedingungen mit Stössen und Staub herrschen. Auf der Basis von legiertem Stahl wird die Lageroberfläche speziell behandelt, um die Verschleissfestigkeit und das Fressverhalten des Materials zu verbessern und die Reibungskoeffizienten der Lager erheblich zu reduzieren. Die speziell gemusterte Oberfläche erhöht die Schmierdauer.

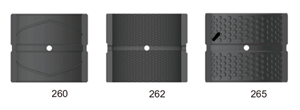

Schmiernuten

Nachfolgend finden Sie die Standard-Schmiernut Formen oder nach Ihrer Zeichnung

Stahlbuchsen GGT200 und GGT250

Stahlbuchsen werden beispielsweise in Baumaschinen (Schaufeln und Greifern oder Hydraulikzylindern) eingesetzt, Erdbaumaschinen wie Baggern und Ladern, aber auch in Bohrmaschinen, Landmaschinen wie Pflügen und Heckbaggern. Ausserdem werden sie in industriellen Anlagen und in Gleitführungen für industrielle Pressen und Bauteilen für Ansaugpumpen, Maschinenwerkzeug und automatischen Maschinen verwendet.



Stahlbuchsen GGT260

Diese Art von Stahlbuchsen wurde entwickelt, um die traditionellen Gleitlager aus gehärtetem Stahl zu ersetzen und die Wartungskosten zu reduzieren. Zu den typischen Anwendungen dieses Materials gehören Hafenmaschinen, Forstmaschinen, Baumaschinen, LKW-Achsen und Materialtransportmaschinen sowie die Stangenaugen von Hydraulikzylindern und Verbindungslagern.
