Faserverbund-Gleitlager

Gleitlager für anspruchsvolle Anwendungsfälle

Composite- und Faserverbund-Gleitlager sind sehr gut für Korrosionsumgebungen und für hohe Belastungen bei niedrigen Gleitgeschwindigkeiten geeignet. Durch die besonderen Eigenschaften dieser Hochleistungsbuchsen bieten sich dem Anwender eine Vielzahl von Möglichkeiten. Die Faserverbund-Gleitlager besteht aus einem faserverwobenen, mit Fiberglas imprägnierten Epoxydharzrücken, und einer Vielzahl von verschleissfesten Lagerlaufschichten mit geringer Reibung. Die angewandte verstärkte Verbundstruktur ermöglicht es den Lagern, hohe statische und dynamische Belastungen aufzunehmen.

Die Beschaffenheit der Werkstoffe trägt zusätzlich dazu bei, dass sich diese Produkte ideal für den Einsatz in korrosiven Umgebungen wie Meerwasser oder säurehaltiger Umgebung eignen. Diese Produkte sind - abhängig vom jeweiligen Werkstofftyp - als Buchsen, Platten, Gleitsegmente oder Spezialanfertigung verfügbar.



Vorteile

  • hohe Belastbarkeit und Tragfähigkeit
  • gute Schlag- und Stossverträglichkeit
  • geringe Empfindlichkeit gegenüber Kantenbelastung
  • sehr gute Beständigkeit gegenüber korrosiven Medien
  • RoHS konform
  • gute schwingungsdämpfende Wirkung
  • wartungsfreier Betrieb
  • niedriger Reibwert





Werkstoffeigenschaften

In der nachfolgenden Tabelle sind die technische Daten von den Faserverbund-Gleitlagern CRG - CRF ersichtlich.

HINWEIS:
Die technischen Daten von den Verbundwerkstoffen CR100 - CR600 finden Sie in unseren Datenblättern beim Register "Kataloge".


Werkstoff   CRG * CRB CRP CRF
Hauptmerkmal   hohe Belastung standard
Anwendung
hohe
Geschwindigkeit
wirtschaftlich
Farbe   schwarz braun weiss / schwarz dunkelgrau
Dichte g/cm3 2.00 2.00 2.00 1.30
max. pv-Wert (trocken) N/mm2 x m/s 2.0 1.8 1.6 1.2
Reibungskoeffizient μ 0.03 bis 0.12 0.03 bis 0.12 0.02 bis 0.12 0.08 bis 0.30
Betriebstemperatur °C -100 bis +160 -100 bis +160 -100 bis +160 -40 bis +130
Zulässige Gleitgeschwindigkeit m/s 0.20 0.20 0.40 0.13
max. Belastung statisch N/mm2 240 240 240 150
max. Belastung dynamisch N/mm2 160 140 30 45
Radiale Druckfestigkeit N/mm2 550 550 550 200
Härte (Rockwell) HRR 95 95 95 90
Wärmeausdehnungskoeffizient 10-6 x K-1 13 13 13 40
Härte des Gleitpartners (Welle) HB >350 >350 >350 >350

* CRG Standard-Werkstoff


Toleranzen

Faserverbund-Gleitlager sind als Einpressbuchsen für Gehäuse mit der Toleranzklasse H7 ausgelegt.
Wellen sind vorzugsweise mit der Toleranzklasse h7 - h8 zu verwenden (siehe auch Dimensionsliste).



Welle

Faserverbund-Gleitlager erreichen ein optimales Laufverhalten mit geringem Verschleiss bei einer geschliffenen Gegenfläche mit einem Mittenrauhwert von *Ra 0,15 - 0,80 µm. Es können jedoch auch blankgezogene oder rollierte Stähle verwendet werden.

Härte des Gleitpartners - normal                                HB   >350
Härte des Gleitpartners - für längere Lebensdauer    HB   >480

* Abweichende Härten und Oberflächenrauheiten sind je nach Anwendung möglich



Schmierung

Faserverbund-Gleitlager CRG - CRF haben dank ihrer einzigartigen Gleitschicht aus PTFE und Fasern in Epoxidharz hervorragende Trockengleiteigenschaften. Die reibungsarme Gleitfläche benötigt keinen zusätzlichen Schmierstoff. Die Anwesenheit oder ständige Zufuhr eines Schmierstoffs schützt allerdings vor Verunreinigungen und hat keine negativen Auswirkungen.

Composite-Gleitlager CR100 - CR600 können bei Bedarf mit externer Schmierung verwendet werden. Auf Anfrage bieten wir auch kundenspezifische Gleitlager und Gleitplatten mit Schmiernuten für Fett, Öl oder Wasser an. Sollten Sie sich für eine externe Schmierung entscheiden, empfehlen wir die Verwendung von oder synthetischem Öl, Fett oder Wasser.

HINWEIS
Zum Schutz des Gleitlagers in schmutzintensiven Umgebungen empfehlen wir die Verwendung von Dichtungen.

Verfügbarkeit

Sämtliche Faserverbund- und Composite-Gleitlager werden auftragsbezogen hergestellt, keine Lagerhaltung (evtl. Mindestabnahmemenge).



Lieferformen

Faserverbund-Gleitlager CRG - CRF

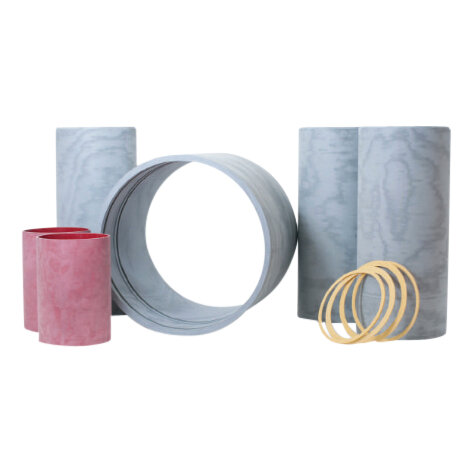

Zylindrische Gleitlagerbuchsen

Composite-Gleitlager CR100 - CR600

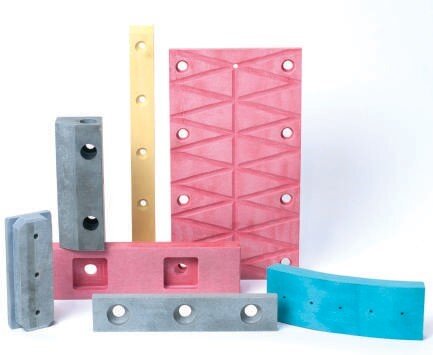

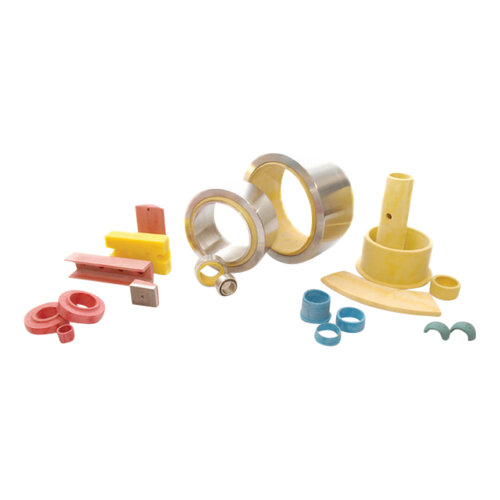

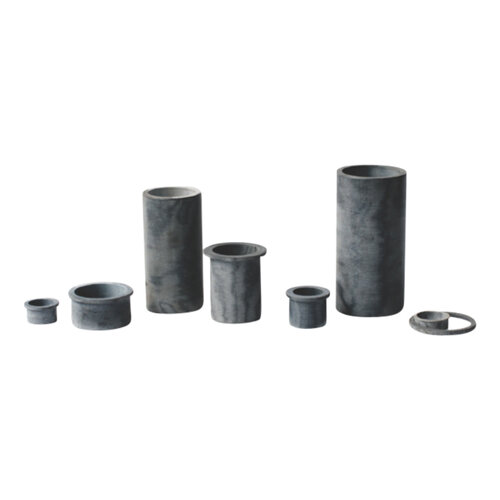

Zylinderbuchsen, Flansch- oder Bundbuchsen, Anlaufscheiben, Gleitplatten und Gleitleisten, Pendellager



Sonderabmessungen

Abmessungen die ausserhalb des Standardsortiments liegen können wir nach Ihren Angaben oder Zeichnungsunterlagen liefern.

Die faserverstärkten Verbundwerkstofflager haben eine hervorragende Leistung in einer Vielzahl von anspruchsvollen trockenen oder geschmierten Lageranwendungen wie zum Beispiel:

  • Offshore-Einrichtungen
  • Baumaschinen aller Art
  • Eisenbahn-Anwendungen
  • Land- und forstwirtschaftliche Maschinen und Geräte
  • Hebe- und Transportvorrichtungen
  • Stahl- und Stahlwasserbau, Windturbinen
  • Metallbearbeitungsmaschinen
  • Verpackungsmaschinen
  • usw.
